IO-Link
LED-Controller
Für industrielle LED Steuerung

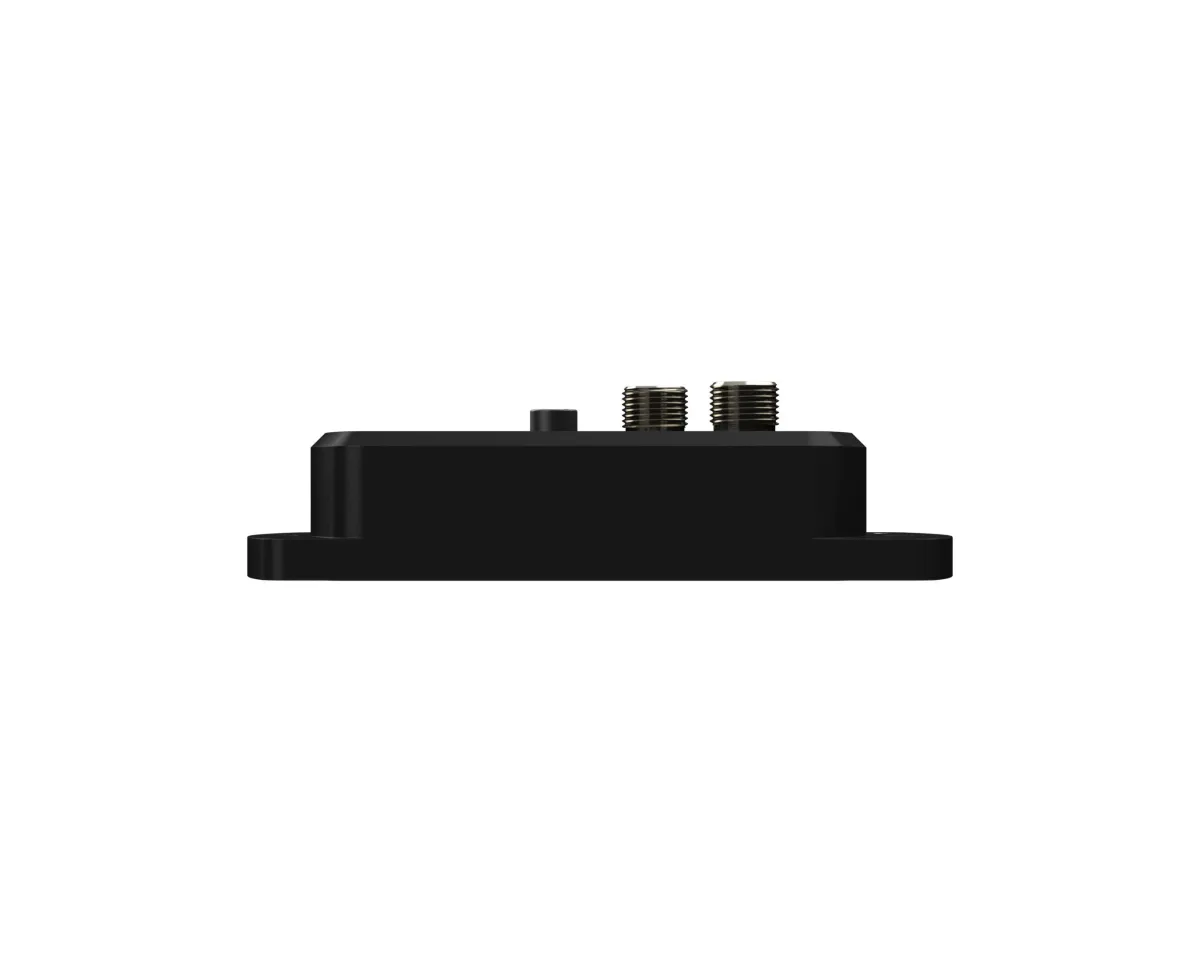

IO-Link LED-Controller
Für industrielle LED Steuerung
Steuern Sie adressierbare LED-Streifen und Lichtsysteme flexibel über IO-Link – unabhängig von Protokoll oder Hersteller.
Kompatibel mit allen gängigen LED-Steuerungsprotokollen
Einfache Integration in bestehende IO-Link Systeme
Herstellerunabhängig & zukunftssicher für jede LED Anwendung
Präzise industrielle LED Steuerung von Farben, Helligkeit und Effekten
Herstellerunabhängig
Universell einsetzbar
Industrietauglich

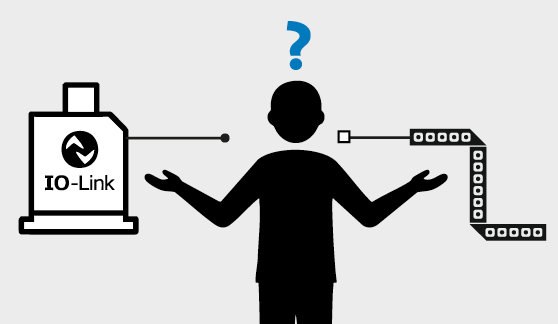

Das Problem: Adressierbare LEDs sind nicht mit IO-Link kompatibel
In der Industrie sind LED Streifen und Lichtsysteme zum Signalisieren unverzichtbar – doch es gibt einige Schwierigkeiten:
Es gibt zahlreiche Standard Signalleuchten mit IO-Link Ansteuerung. Für individuelle Lösungen sind diese Produkte oft nicht geeignet.
Adressierbare LED-Streifen sind nicht mit industriellen
Kommunikationsprotokollen kompatibel.
Die Programmierung von kundenspezifischen Schnittstellen zur Ansteuerung der Beleuchtungen ist sehr Zeit und Kosten aufwändig.
“Nach einer Vielzahl von kundenspezifischen Lösungen war es Zeit einen Standard zu setzen.”
Martin Weller, Geschäftsführer DIANA
Unsere Lösung: Der DIANA IO-Link LED-Controller
Verbindet IO-Link Master mit den wichtigsten LED-Steuerungsprotokollen – einfach, zuverlässig und flexibel.
So wird jede LED-Anwendung im Handumdrehen IO-Link-kompatibel und eröffnet dem Anwender grenzenlose Möglichkeiten in der Lichtsteuerung.
DIANA IO-Link LED-Controller - Highlights
Die drei größten Vorteile des IO-Link LED-Controllers für industrielle Lichtsteuerung

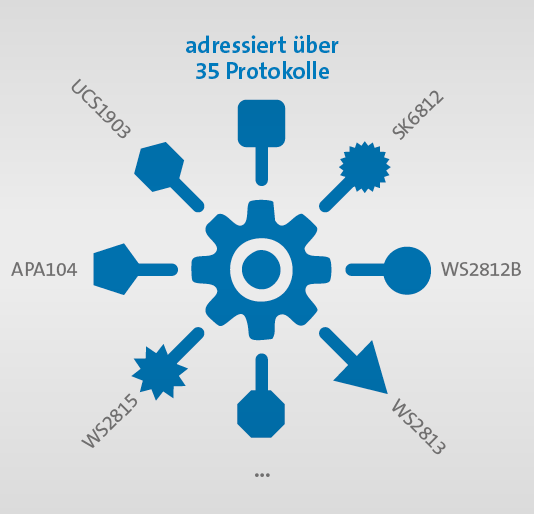

Herstellerunabhängig
Der DIANA IO-Link LED Controller macht Schluss mit Einschränkungen durch proprietäre Systeme. Sie können LED-Streifen oder andere Lichtlösungen frei wählen und über IO-Link ansteuern.
Insgesamt sind über 35 Protokolle
adressierbarer LEDs integriert, darunter bekannte Standards wie SK6812, WS2812B,
WS2813, WS2815, APA104 oder UCS1903. Damit sind Sie unabhängig von teuren
Spezialprodukten einzelner Hersteller und behalten maximale Flexibilität.
Vielseitig und flexibel

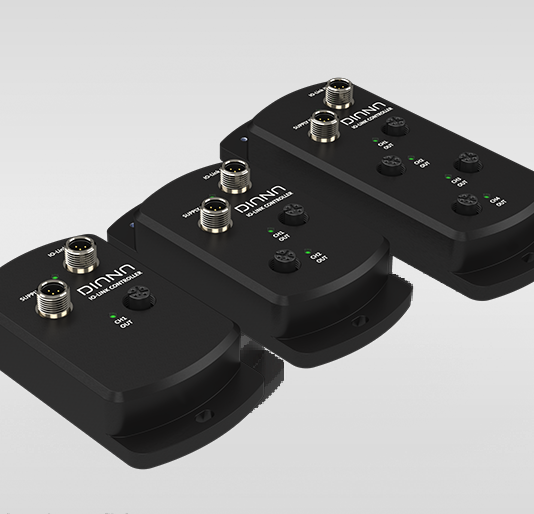

Der DIANA IO-Link LED-Controller ist in Varianten mit einem, zwei oder vier
Ausgangskanälen erhältlich. Diese lassen sich synchron oder unabhängig
voneinander betreiben – ganz nach Bedarf.
In Kombination mit leistungsstarken
Lichtfunktionen wie Segmentierung, Blinken, Pulsen, Lauflicht oder
Füllstandsanzeige sind der kreativen Lichtgestaltung keine Grenzen gesetzt.
Industrietauglich
Der DIANA IO-Link LED-Controller wurde speziell für den harten Dauereinsatz in der Industrie entwickelt. Ein robustes Gehäuse, zuverlässige Elektronik und eine einfache Parametrierung sorgen für eine einfache Inbetriebnahme und einen reibungslosen Betrieb. Flexibel einsetzbar, wo immer Sie ihn brauchen.
Erfahren Sie direkt von DIANA Geschäftsführer, welche Eigenschaften an diesem Controller so besonders sind und für welche Anwendungen Sie unverzichtbar ist.
Was macht den neuen IO-Link LED-Controller besonders?
Der DIANA IO-Link LED Controller verbindet erstmals den IO-Link Industriestandard mit nahezu allen gängigen adressierbaren LEDs. Damit wird es möglich LED-Streifen, Panels und Signallichter direkt in die Maschinensteuerung zu integrieren.
Besonders hervorzuheben ist, dass der Controller herstellerunabhängig eine breite Palette an LED-Protokollen unterstützt.
Der Controller ist sehr vielseitig. Welche Varianten gibt es?

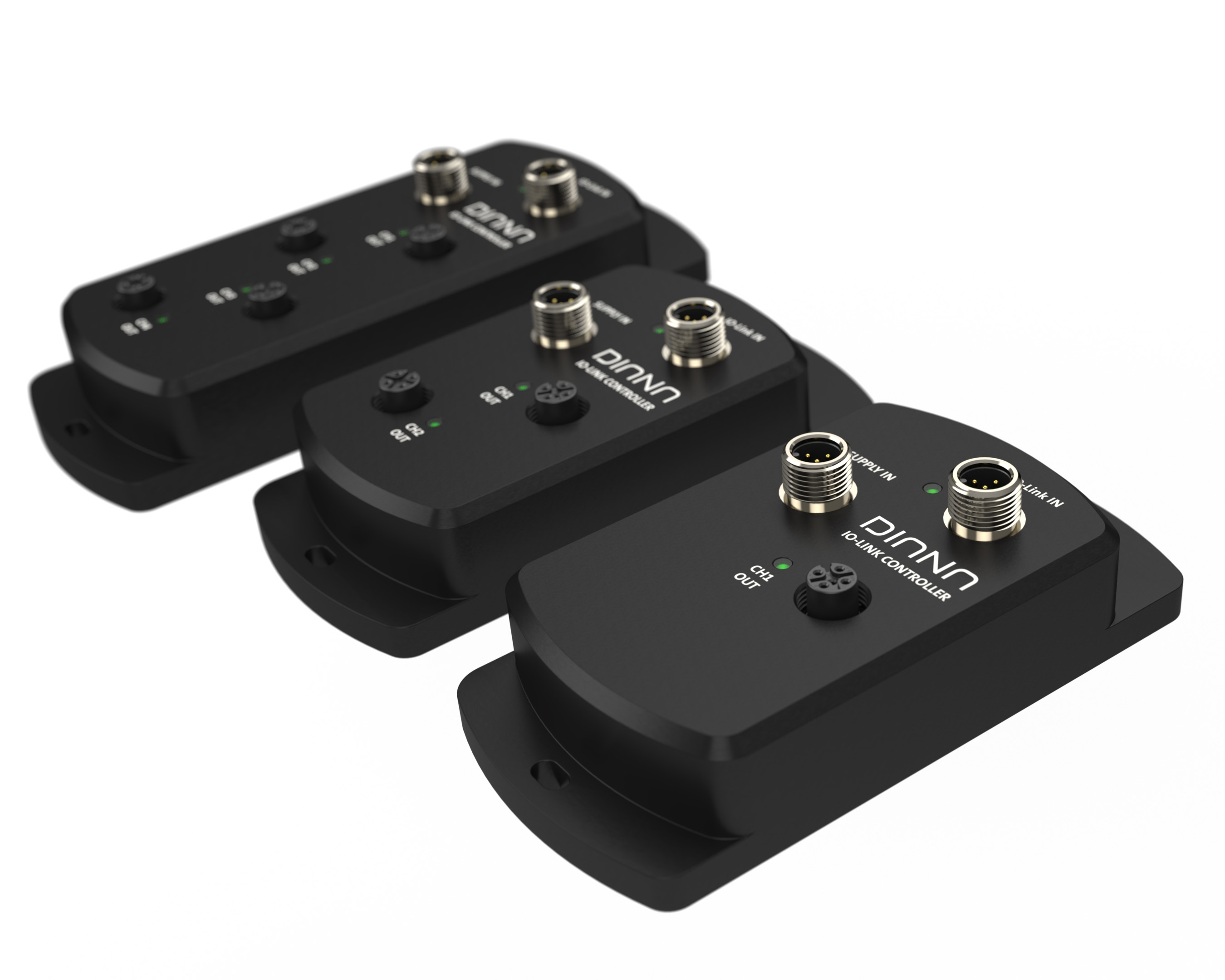

Insgesamt stehen neun Varianten zur Verfügung, die sich in Kanalanzahl, Spannungsversorgung und durch den erforderlichen IO-Link Master unterscheiden. So kann für jede Anwendung die passende Ausführung gewählt werden – von kompakten 1-Kanal-Controllern bis hin zu leistungsstarken 4-Kanal-Versionen.
Die Preise beginnen bei 275 € und reichen bis 425 €, abhängig von Ausstattung und Funktionsumfang.
Gab es bei der Entwicklung des IO-Link LED-Controllers Herausforderungen?
Auf der einen Seite gibt es zahlreiche etablierte – aber eben unterschiedliche – LED-Protokolle. Auf der anderen Seite wollten wir einen Controller entwickeln, der intuitiv bedienbar ist und das volle Potenzial moderner LED-Technik ausschöpft. Dazwischen lagen viele Stunden intensiver Programmierung und Tests.
Umso mehr freuen wir uns, jetzt einen zuverlässigen und langlebigen Controller präsentieren zu können, der für den industriellen Dauerbetrieb bestens geeignet ist.
Wie sieht es mit der LED-Kompatibilität aus?
Unser IO-Link LED-Controller unterstützt alle adressierbaren LEDs die ohne ein Clock-
Eingang arbeiten. Egal ob diese auf einem Stripe oder auf einem anderen Board sitzen.
Insgesamt sind über 35 Protokolle integriert, darunter SK6812, WS2812, WS2812B, WS2813, WS2815B, APA104, APA109, CS8812, GS8206, INK1003, SM16703, TM1814, UCS1903 und viele weitere.
Damit können nahezu alle gängigen LED-Lichtsysteme IO-Link kompatibel gemacht werden – unabhängig vom Hersteller.
Für wen ist dieser LED-Controller besonders geeignet?
Er richtet sich vor allem an Maschinenbauer und Systemintegratoren der Lebensmittel- und Getränkeindustrie, Pharma- und Medizintechnik, Logistik und Fördertechnik sowie der Robotik und Automatisierung.
Typische Anwendungsfelder sind Statusanzeigen an Maschinen, Sicherheits- und Signalbeleuchtungen oder dynamische Arbeitsplatzbeleuchtungen.
Durch die Vielseitigkeit eignet sich der Controller auch hervorragend für Sondermaschinen und individuelle Kundenprojekte.
Gibt es Anwendungsfälle, bei denen dieser LED Controller weniger geeignet wäre?
Für sehr einfache Beleuchtungsaufgaben die sich mit digitaler I/O Kommunikation realisieren lassen, etwa ein einfacher Farbwechsel, ist der Einsatz eines IO-Link Controllers oft nicht gewinnbringend.
In allen Szenarien, in denen eine umfassende und differenzierte Lichtsteuerung gefragt ist, spielt der DIANA Controller jedoch seine Stärken voll aus.
IO-Link LED-Controller - Varianten & Preise
Für jede Anwendung der richtige Funktionsumfang und die passende Baugröße

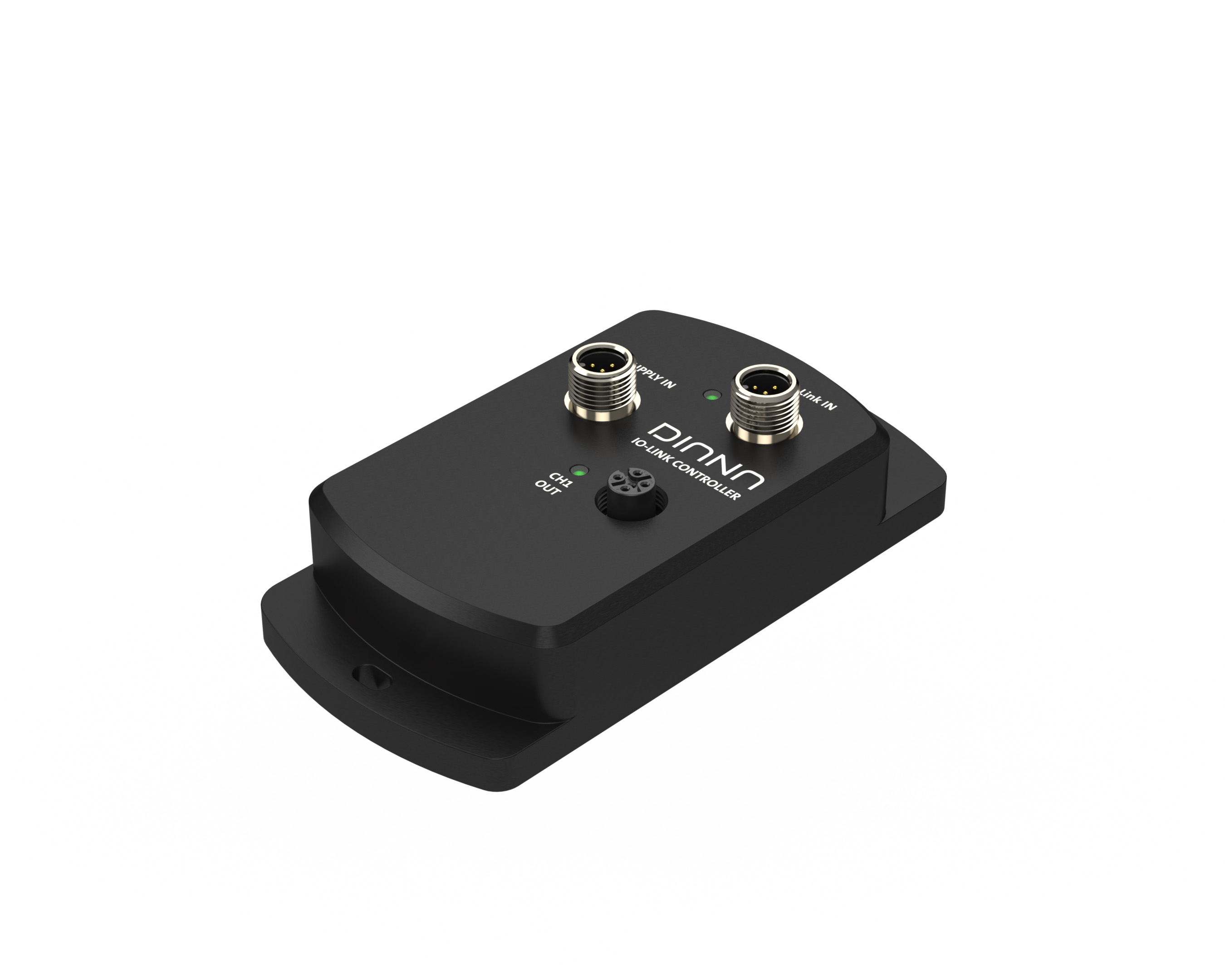

1 Ausgangskanal | Typ A / Typ B
IO-Link LED-Controller | €275,00 | Artikel-Nr. MIA0759-1AE2A
● Anschluss: IO-Link Master Typ A + externes Netzteil 5, 12 oder 24 V
● Sek. Spannung: gemäß externem Netzteil
● Ausgangskanäle: 1
IO-Link LED-Controller | €280,00 | Artikel-Nr. MIA0759-1B52A
● Anschluss: IO-Link Master Typ B
● Sek. Spannung: 5 V (max. 3 A)
● Ausgangskanäle: 1
IO-Link LED-Controller | €300,00 | Artikel-Nr. MIA0759-1A52A
● Anschluss: IO-Link Master Typ A + externes Netzteil 24 V
● Sek. Spannung: 5 V (max. 3 A)
● Ausgangskanäle: 1
2 Ausgangskanäle | Typ A / Typ B
IO-Link LED-Controller | €305,00 | Artikel-Nr. MIA0759-2AE2A
● Anschluss: IO-Link Master Typ A + externes Netzteil 5, 12 oder 24 V
● Sek. Spannung: gemäß externem Netzteil
● Ausgangskanäle: 2
IO-Link LED-Controller | €320,00 | Artikel-Nr. MIA0759-2B52A
● Anschluss: IO-Link Master Typ B
● Sek. Spannung: 5 V (2x max. 3 A)
● Ausgangskanäle: 2
IO-Link LED-Controller | €345,00 | Artikel-Nr. MIA0759-2A52A
● Anschluss: IO-Link Master Typ A + externes Netzteil 24 V
● Sek. Spannung: 5 V (2x max. 3 A)
● Ausgangskanäle: 2

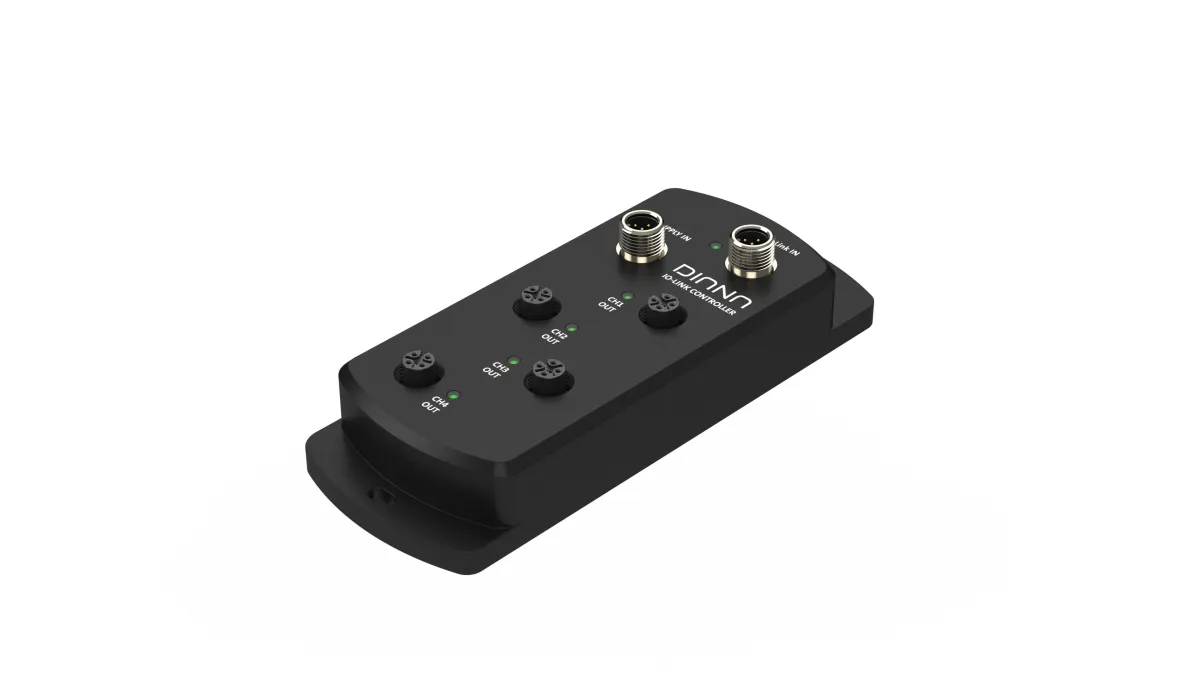

4 Ausgangskanäle | Typ A / Typ B
IO-Link LED-Controller | €365,00 | Artikel-Nr. MIA0759-4AE2B
● Anschluss: IO-Link Master Typ A + externes Netzteil 5, 12 oder 24 V
● Sek. Spannung: gemäß externem Netzteil
● Ausgangskanäle: 4
IO-Link LED-Controller | €405,00 | Artikel-Nr. MIA0759-4B52B
● Anschluss: IO-Link Master Typ B
● Sek. Spannung: 5 V (4x max. 3 A)
● Ausgangskanäle: 4
IO-Link LED-Controller | €425,00 | Artikel-Nr. MIA0759-4A52B
● Anschluss: IO-Link Master Typ A + externes Netzteil 24 V
● Sek. Spannung: 5 V (4x max. 3 A)
● Ausgangskanäle: 4
IO-Link LED-Controller - Spezifikationen
Die Stärken liegen im Detail: Alle Spezifikationen mit der dieser IO-Link Controller überzeugt.
Elektrische und mechanische Eigenschaften
● Betriebsspannung: 24 VDC
● Anschluss: M12 Stecker
● Schutzklasse: III

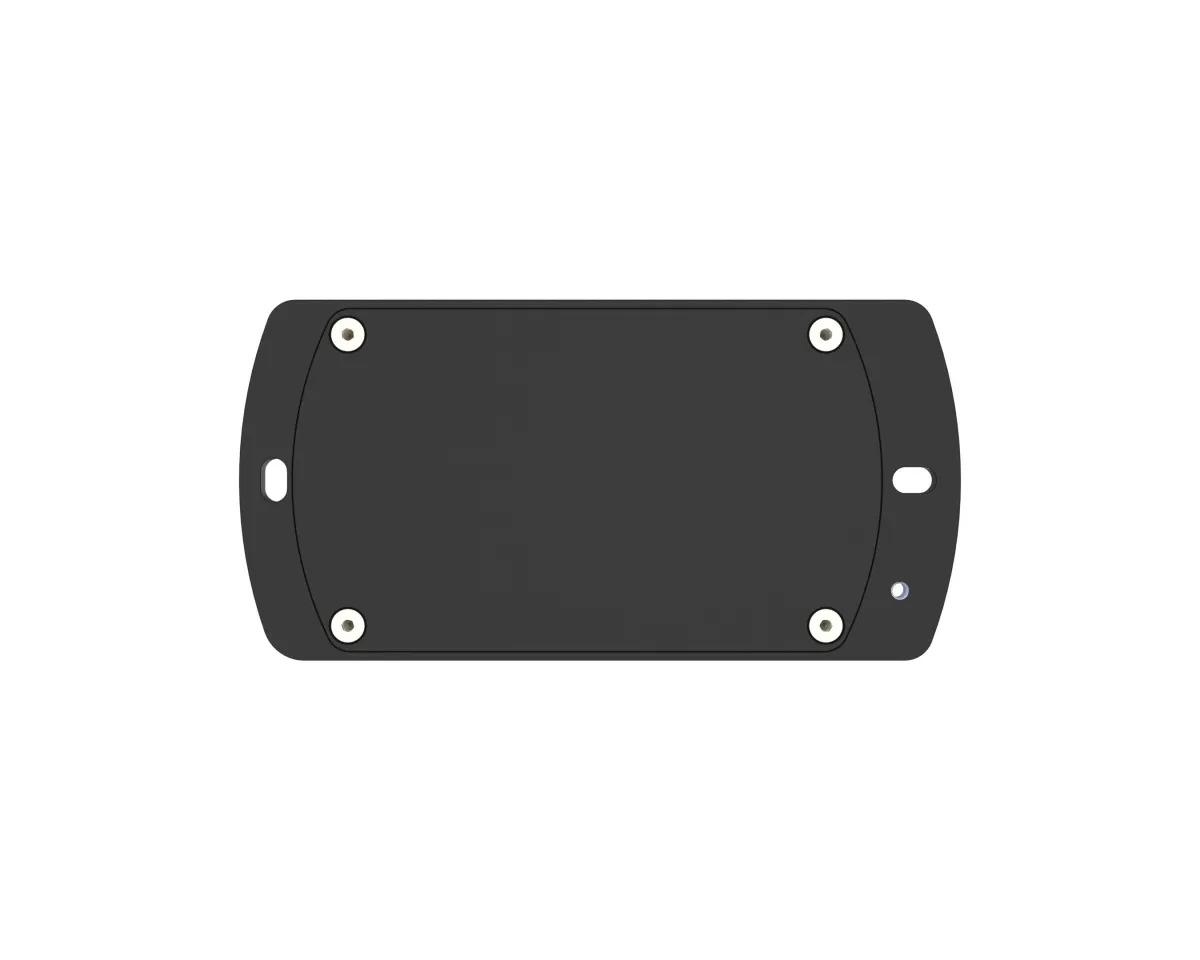

● Abmessungen: 124x62x23 mm (1&2 Kanal) 160x62x23 mm (4 Kanal)
● Material: Aluminium eloxiert, Edelstahl
Umgebungsbedingungen und Schutz
● Betriebstemperatur: -20° C bis +40° C
● Schutzart: IP67
Zertifizierungen und Standards
● Unterstützte LED-Protokolle: SK6812, SK6813, WS2811, WS2812, WS2812B, WS2812B_V4, WS2812B_V5, WS2812C, WS2812D, WS2812S, WS2813, WS2813A, WS2813B, WS2813C, WS2813D, WS2813E, WS2814, WS2815B, WS2818, APA104, APA109, CS8812, GS8206, GS8208, INK1003, SM16703, SM16704, TM1803, TM1804, TM1809, TM1814, TM1934, UCS1903, UCS2903, UCS2904B
● UL: Nein
● CE: Ja
● IO-Link: Ja
● Lieferumfang: 1 Controller
A32 Einsatzgebiete
Vielseitig einsetzbar: Breites Leuchtspektrum in verschiedenen Branchen und Anwendungen
Drehmaschinen: Robuste Bauweise gegen Vibrationen und Späneflug.
Bohrmaschinen: Hoher Lichtstrom für optimale Sicht in schlecht beleuchteten Bereichen.
Fräsmaschinen: Gleichmäßige Lichtverteilung für detaillierte Fräsarbeiten.
Schleifmaschinen: Hoher Farbwiedergabeindex für genaue Erkennung von Oberflächenbeschaffenheiten und extreme Belastbarkeit gegen Staub und Kühlmittel.
Bearbeitungszentren: Homogene Ausleuchtung des gesamten Arbeitsbereichs.
CNC Maschinen: Geringes Gewicht und kompakte Maße für einfache Montage.
Maschinenraumbeleuchtung: Helle und gleichmäßige Ausleuchtung des gesamten Maschinenraums.
Metallbearbeitung: Verbesserte Sicht auf Details für erhöhte Präzision und reduzierte Ausschussquoten.
Gratis Versand innerhalb 48 Stunden nach Bestelleingang
Sichern Sie sich unser
IO-Link LED-Controller Einführungsangebot
Füllen Sie das Formular aus um Ihr unverbindliches Angebot zu erhalten
IO-Link Controller - Highlights:
Universelle Schnittstelle: kompatibel mit allen gängigen LED-Steuerungsprotokollen
Einfache Integration in bestehende IO-Link Systeme
Herstellerunabhängig & zukunftssicher für jede LED Anwendung
Präzise industrielle LED Steuerung von Farben, Helligkeit und Effekten
ab €275,00
